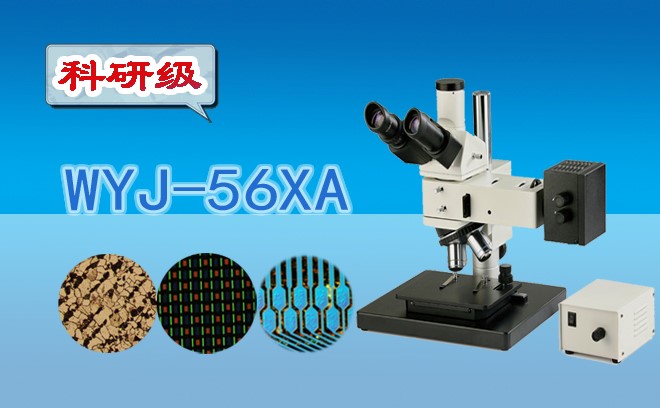

三目金相显微镜WYJ-56XA

三目正置金相显微镜WYJ-56XA采用优良的无限远光学系统与模块化功能设计理念,可以方便升级系统,可选配暗场装置和微分干涉装置,轻易实现暗场观察、DIC微分干涉观察等功能。导柱升降装置,可以快速调整工作台与物镜之间的距离,适用于不同厚度工件表面的金相组织结构与工件表面质量进行显微观察,主要用于精密零件,集成电路,包装材料等产品检测。总放大倍数:50X-600X

在线订购

三目正置金相显微镜WYJ-56XA采用优良的无限远光学系统与模块化功能设计理念,可以方便升级系统,可选配暗场装置和微分干涉装置,轻易实现暗场观察、DIC微分干涉观察等功能。导柱升降装置,可以快速调整工作台与物镜之间的距离,适用于不同厚度工件表面的金相组织结构与工件表面质量进行显微观察,主要用于精密零件,集成电路,包装材料等产品检测。总放大倍数:50X-600X

◆性能特点:

1、立柱高度可调,尤其适合不同高度的大工件金相组织及表面观察。

2、采用了先进的无限远光路设计,提供了出色的光学系统。

3、无限远长工作距离平场物镜和大视野平场目镜,视场宽阔平坦清晰。

4、配置了落射与透射两套照明系统,可观察透明试样与不透明试样。

5、配置了内置推拉式检偏器与起偏器,适合观察高反光材料的表面。

6、整机采用了防霉处理,有效保护了镜头,延长了仪器的使用寿命。

◆典型应用:

1、分析金属、矿相内部结构组织

2、电子厂PCB板、芯片检验

3、观察材料表面的某些特性, 如:划痕、裂纹、喷涂的均匀性


序号

名称

技术参数

01

平场目镜

大视野WF10XΦ22mm

02

长距平场物镜

无限远PL5X/0.10、 PLL10X/0.25、PLL20X/0.40、PLL40X/0.60、PLL60X/0.80

03

总放大倍数

50X-600X

04

观察头

铰链式三目 30°倾斜

05

转换器

五孔(内向式滚珠内定位)

06

粗调调焦范围

粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:2μm

07

载物台

底座外形尺寸:300mmX240mm

机械式载物台外形尺寸:185mmX140mm,移动范围:35mmX30mm

08

偏光装置

检偏镜可360°转动,起偏镜、检偏镜均可移出光路

09

落射照明系统

亮度可调 卤钨灯6V30W 内置视场、孔径光阑、(黄、蓝、绿、磨砂玻璃)滤色片转换装置

10

仪器重量

净重11.0公斤  毛重12.5kg

11

仪器尺寸

仪器尺寸42X35X38(cm) 包装尺寸42X35X52(cm)




一、显微镜选购件:

序号

名称

技术参数

01

测微目镜

10X(Φ22mm)

02

物镜

PLL40X、60X、100X(干式)

03

物镜测微尺

0.01mm

04

暗场装置

/暗场物镜5X、10X、20X、40X、50X、60X、80X、100X

05

DIC微分干涉装置

微分干涉相衬插板

二、摄像系统选购:

序号

名称

参数及功能

01

CMOS数字摄像头

300万、500万、800万、900万、1000万、1400万1600万、2000万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

02

CCD数字摄像头

140万、200万、300万、500万600万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

03

高清模拟摄像头

日本JVC、松下及国产品牌580线(具有单张、定时采集图像,录像,叠加比例尺、测量、连接多媒体,打印输出等功能)

04

单反数码相机

佳能、尼康、卡等千万以上像素单反相机(具有拍照、录像等功能)

三、分析软件选购:

序号

名称

参数及功能

01

基本测量软件UV

可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

02

金相分析软件UV-MA

包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目,具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。

03

矿相分析软件UV-K

通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集;可显示标尺;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

04

粒度软件UV-G

包含所有基本测量功能,提取并计算不同颜色图像所占面积比例,可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。


序号

名称

主要技术参数

单位

数量

1

立柱底座


1

2

三目镜筒


1

3

无限远长距平场物镜

PLL5X、10X、20X、40X、60X

1

4

平场目镜

10X

1

5

落射照明器


1

6

移动工作台


1

7

滤色片

蓝、绿、黄、磨砂

1

8

变压器


1

9

备用卤钨灯

6V/30W

1

10

防尘罩


1

11

电源线


1

12

产品说明书


1

13

产品装箱单


1

14

产品合格证


1

15

产品保修卡


1
