原子力显微镜(光学一体机)WY-Op-AFM

◆性能特点:
光学金相显微镜和原子力显微镜一体化设计,功能强大。
同时具备光学显微镜和原子力显微镜成像功能,两者可同时工作,互不影响。
同时具备光学二维测量和原子力显微镜三维测量功能。
激光检测头和样品扫描台集成一体,结构非常稳定,抗干扰性强。
精密探针定位装置,激光光斑对准调节非常简便。
单轴驱动样品自动垂直接近探针,使针尖垂直于样品扫描。
马达控制加压电陶瓷自动探测的智能进针方式,保护探针及样品。
超高倍光学定位系统,实现探针和样品扫描区域精确定位。
集成扫描器非线性校正用户编辑器,纳米表征和测量精度优于98%。

在线订购

◆性能特点:

光学金相显微镜和原子力显微镜一体化设计,功能强大。

同时具备光学显微镜和原子力显微镜成像功能,两者可同时工作,互不影响。

同时具备光学二维测量和原子力显微镜三维测量功能。

激光检测头和样品扫描台集成一体,结构非常稳定,抗干扰性强。

精密探针定位装置,激光光斑对准调节非常简便。

单轴驱动样品自动垂直接近探针,使针尖垂直于样品扫描。

马达控制加压电陶瓷自动探测的智能进针方式,保护探针及样品。

超高倍光学定位系统,实现探针和样品扫描区域精确定位。

集成扫描器非线性校正用户编辑器,纳米表征和测量精度优于98%。


◆测量范围及应用:

测量范围:二维、三维、Z值、相位、表面形貌、粗糙度、膜厚、形貌、相位。

应用:纳米材料、石墨烯、薄膜、钝化膜、短切玻纤复材、分子筛、TiO2、CrPS4(15)、CrPS4(16)、中空纤维膜丝、粗糙度测试、四氧化三铁、M13-PBA等。

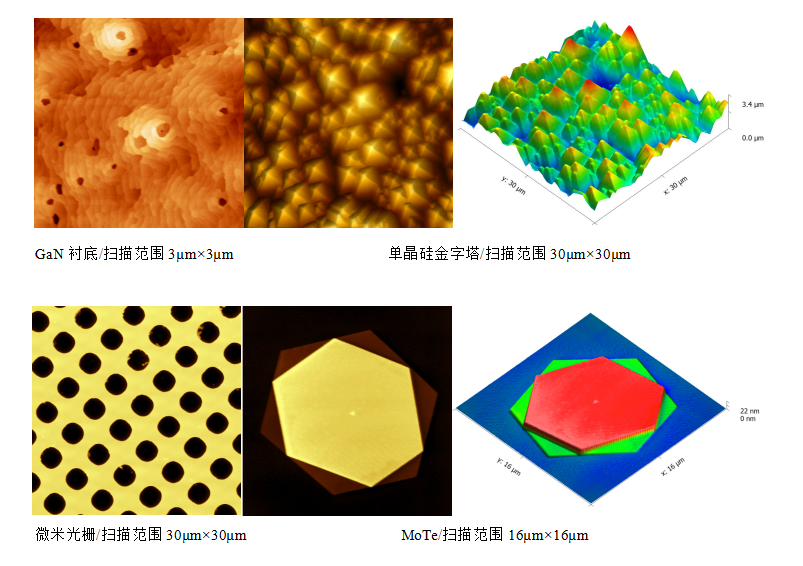

◆ 应用案例 Application Case



序号

名称

技术参数

01

工作模式

接触模式、轻敲模式

02

选配模式

摩擦力/侧向力、振幅/相位、磁力/静电力

03

力谱曲线

F-Z力曲线、RMS-Z曲线

04

XY扫描范围

50×50um,可选20×20um,100×100um

05

Z扫描范围

5um,可选2.5um,10um

06

扫描分辨率

横向0.2nm,纵向0.05nm

07

样品尺寸

Φ≤68mm,H≤20mm

08

样品台行程

25×25mm

09

光学物镜

5X/10X/20X/50X平场复消色差物镜

10

光学目镜

10X

11

照明方式

LED柯勒照明系统

12

光学调焦

粗微动手动调焦

13

摄像头

500万像素CMOS传感器

14

显示屏

10.1寸平板显示器,带图像测量功能

15

扫描速率

0.6Hz~30Hz

16

扫描角度

0~360°

17

运行环境

Windows XP/7/8/10操作系统

18

通信接口

USB2.0/3.0
