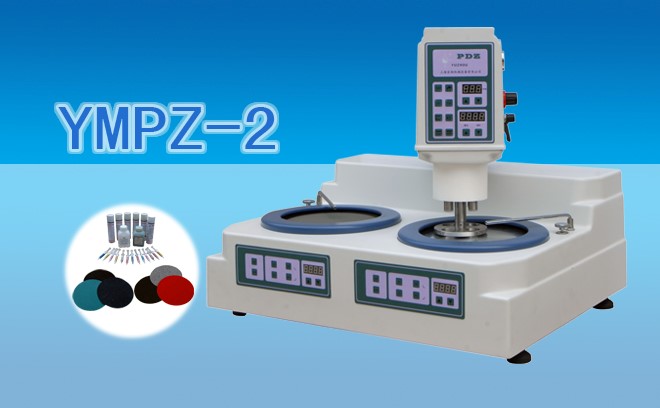

金相磨抛机能磨抛的样品有哪些？从材料类型到行业应用的全面解析

一、金属与合金材料：传统与新兴领域的核心应用

钢铁与有色金属

金相磨抛机广泛用于碳钢、不锈钢、铝合金、铜合金等材料的截面制备。例如，汽车发动机缸体需通过粗磨（180#金刚石磨盘）去除加工变形层，细磨（600#磨盘）消除划痕，*终抛光（3μm金刚石悬浮液）至表面粗糙度Ra<10nm，以观察晶粒结构及焊接缺陷。

高温合金与钛合金

航空航天领域的高温合金（如Inconel 718）需经多级研磨：

粗磨：使用树脂金刚石磨盘去除氧化层。

细磨：采用氧化铝抛光液减少表面应力。

终抛：纳米级二氧化硅抛光液实现镜面效果，便于检测γ'相析出及裂纹扩展。

粉末冶金材料

金属注射成型（MIM）零件需通过真空浸渍环氧树脂固定粉末颗粒，再经自动磨抛机处理，确保孔隙率测量准确性。例如，某型齿轮经磨抛后，孔隙度标准差从0.8%降至0.2%。

二、非金属材料：从陶瓷到高分子材料的精细制备

陶瓷与玻璃

结构陶瓷：氧化铝、氮化硅等硬质陶瓷需采用金刚石磨盘（300#-1200#）逐级研磨，结合超声波清洗去除残留碎屑。

功能玻璃：微晶玻璃、光导纤维端面需抛光至表面粗糙度Ra<1nm，以检测内部气泡或条纹缺陷。

高分子材料

工程塑料：聚碳酸酯（PC）、聚醚醚酮（PEEK）等材料需使用软质抛光布（如丝绒）配合低硬度抛光液，避免表面划伤。

复合材料：碳纤维增强塑料（CFRP）需通过定向磨抛，保留纤维与基体的界面结构，便于层间剪切强度分析。

半导体与电子材料

硅片：超精密磨抛机可实现全局平坦化，总厚度变化（TTV）<1μm，满足集成电路制造需求。

封装材料：环氧树脂灌封的电子元件需经低温抛光（-20℃），防止热损伤导致的内部结构变形。

三、特殊材料与新兴领域：突破传统制备边界

生物医用材料

骨科植入物：钛合金人工关节需抛光至表面粗糙度Ra<0.1μm，以降低应力集中风险。

药物载体：多孔硅材料经磨抛后，孔径分布标准差从5nm降至2nm，提升药物负载效率。

能源材料

锂离子电池：正极材料（如NCM811）需通过离子束抛光，避免机械研磨引入的晶格缺陷。

燃料电池：质子交换膜（PEM）经等离子体辅助抛光，表面粗糙度从50nm降至5nm，提升质子传导率。

3D打印材料

金属增材制造：激光选区熔化（SLM）零件需经多轴磨抛，消除层间台阶效应，表面粗糙度从20μm降至2μm。

陶瓷3D打印：光固化陶瓷零件通过化学机械抛光（CMP），实现亚微米级表面精度，满足光学元件需求。

四、行业应用案例与制备挑战

航空航天领域

某型航空发动机涡轮叶片需经以下流程：

粗磨：金刚石磨盘去除铸造缺陷。

细磨：氧化铝抛光液消除加工应力。

终抛：纳米级二氧化硅抛光液实现镜面效果，便于检测γ'相析出及裂纹扩展。
*终，叶片疲劳寿命通过优化制备工艺提升30%。

汽车制造行业

变速箱齿轮经自动磨抛机处理后，表面粗糙度从Ra 1.6μm降至Ra 0.2μm，齿面接触疲劳强度提升25%。同时，磨抛效率从单件45秒压缩至18秒，产线通量提升150%。

电子消费品领域

智能手机中板经超精密磨抛后，平面度从50μm降至5μm，满足5G天线模块的高精度装配需求。结合在线检测系统，良率损失从12%降至3%。

五、技术趋势与未来方向

自动化与智能化升级

配备力反馈控制的自动磨抛机可实时调整压力（精度±0.1N），避免过磨或欠磨。例如，某半导体厂商通过该技术，将硅片总厚度变化（TTV）标准差从0.5μm降至0.1μm。

环保型制备方案

水基抛光液逐步替代油基产品，减少挥发性有机物（VOC）排放。某陶瓷厂商采用纳米级二氧化硅水基抛光液，使废液处理成本降低40%。

多尺度制备技术融合

结合离子束抛光与化学机械抛光（CMP），实现从宏观形貌到纳米级结构的全尺度控制。在某量子芯片研发中，该技术将超导量子比特制备良率从65%提升至92%。

通过材料类型、行业应用与技术趋势的全面覆盖，金相磨抛机已从传统的金属加工设备，演变为支撑先进制造、生物医疗、新能源等领域的关键制备工具。这种转变不仅提升了材料分析的精度与效率，更推动了跨学科创新，例如在柔性电子中实现高分子材料的超光滑表面制备，为可穿戴设备的发展提供了核心支持。
