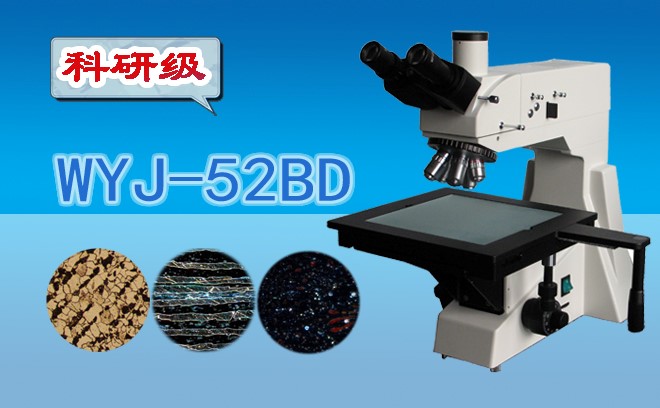

科研级暗场金相显微镜WYJ-52BD

科研级暗场金相显微镜WTJ-52BD配有大范围移动的载物台、采用优良的无限远光学系统与多功能、模块化的设计理念,带有偏光装置、暗场装置,可实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作很方便舒适,空间很广阔。适用于薄片试样的金相、矿相、晶体、硅片、电路基板、FPD等结构分析和研究,或用于观察材料表面特性,如:划痕、裂纹、喷涂的均匀性等分析研究。

在线订购

科研级暗场金相显微镜WTJ-52BD配有大范围移动的载物台、采用优良的无限远光学系统与多功能、模块化的设计理念,带有偏光装置、暗场装置,可实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作很方便舒适,空间很广阔。适用于薄片试样的金相、矿相、晶体、硅片、电路基板、FPD等结构分析和研究,或用于观察材料表面特性,如:划痕、裂纹、喷涂的均匀性等分析研究。是金属学、矿物学、精密工程学、电子学、半导体工业、硅片制造业、电子信息产业等观察研究的理想仪器。总放大倍数:50-800X

◆产品特点:

1、采用了先进的无限远光路设计,提供了出色的光学系统。

2、采用大视野目镜和明暗场长距平场物镜,视场平坦,成像清晰。

3、配置了偏光、暗场装置、可选配微分干涉装置,拓展了功能。

4、整机采用了防霉处理,保护了镜头,延长了仪器的使用寿命。

5、两路光路自由切换输出,一路用于观察,一路连接摄像装置。

6、配有大范围移动的移动载物台,适合对大型工件观察和研究。

◆典型应用:

1、电子工业制造业对硅片、电路基板、FPD、PCB板、芯片检验。2、观察材料表面的某些特性。3、分析金属、矿相内部结构组织。


一、显微镜参数:

序号

名称

技术参数

01

平场目镜

大视野WF10X(Φ22mm)

02

明暗平场物镜

无限远长距PLL 5X/0.10、10X/0.25、20X/0.40、50X/0.60、80X/0.75

03

总放大倍数

50X-800X

04

观察头

三目,铰链式30°倾斜可360°旋转

05

转换器

五孔(内向式滚珠内定位)

06

粗微调焦机构

粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm.

07

载物台

双层机械移动式(尺寸:280mmX270mm,移动范围: 204mmX204mm)

08

光瞳距离

53-75mm

09

落射照明系统

12V50W卤素灯, 亮度可调

内置视场光阑、孔径光阑、(蓝、绿、黄、磨砂玻璃)滤色片转换装置,

10

暗场偏光装置

推拉式起偏振器  暗场可移出视场

11

仪器重量

净重11.0公斤    毛重12.5公斤

12

仪器尺寸

仪器尺寸42X45X45(cm) 包装尺寸45X50X50(cm)

二、目镜参数:

型号

T ype

放大倍率

Magnification

视场直径(mm)

F.O.V

外径(mm)

Tube   diameter

WF10X/18

10X

Φ22

Φ30

三、物镜参数:

放大倍率   Magnification

数值孔径 N.A

分辨率 R(μm)

工作距离WD(mm)

共轭距离Conjugate(mm)

齐焦距离Parfocus(mm)

盖玻片厚度CoverGlass(mm)

5X

0.12

2.30

9.70

195

45

0.17

10X

0.25

1.10

9.30

195

45

0.17

20X

0.40

0.70

7.23

195

45

0.17

50X

0.70

0.55

2.50

195

45

0.17

80X

0.80

0.42

1.25

195

45

0.17


一、显微镜选购件:

序号

名称

技术参数

01

测微目镜

10X(Φ22mm)

02

明暗场物镜

40、60X、100X

03

物镜测微尺

0.01mm

04

DIC微分干涉装置

微分干涉相衬插板

二、摄像系统选购:

序号

名称

参数及功能

01

CMOS数字摄像头

300万、500万、800万、900万、1000万、1400万、1600万、2000万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

02

CCD数字摄像头

140万、200万、300万、500万、600万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

03

高清模拟摄像头

日本JVC、松下及国产品牌580线(具有单张、定时采集图像,录像,叠加比例尺、测量、连接多媒体,打印输出等功能)

04

单反数码相机

佳能、尼康、莱卡等千万以上像素单反相机(具有拍照、录像等功能)

三、分析软件选购:

序号

名称

参数及功能

01

基本测量软件UV

可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

02

金相分析软件UV-MA

包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目,具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。

03

矿相分析软件UV-K

通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集;可显示标尺;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

04

粒度软件UV-G

包含所有基本测量功能,提取并计算不同颜色图像所占面积比例,可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。


序号

名称

主要技术参数

单位

数量

01

显微镜机架


1

02

三目镜筒


1

03

无限远明暗场物镜

5X、10X、20X、40X、80X

各1

04

平场目镜

10X

1

05

暗场落射照明器


1

06

内六角


1

07

滤色片

蓝、绿、黄、磨砂

各1

08

摄像接口


1

09

卤钨灯

12V/50W

1

10

防尘罩


1

11

电源线


1

12

产品说明书


1

13

产品装箱单


1

14

产品合格证


1

15

产品保修卡


1
