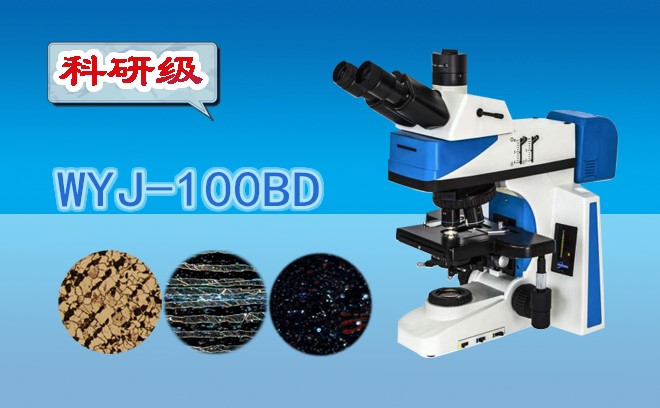

三目暗场金相显微镜WYJ-100BD

三目暗场金相显微镜WYJ-100BD采用优良的无限远光学系统与多功能、模块化的设计理念，带有偏光装置、暗场装置，可实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作很方便舒适，空间很广阔。适用于薄片试样的金相、矿相、晶体、硅片、电路基板、FPD等结构分析和研究，或用于观察材料表面特性，如：划痕、裂纹、喷涂的均匀性等分析研究。是金属学、矿物学、精密工程学、电子学、半导体工业、硅片制造业、电子信息产业等观察研究的理想仪器。总放大倍数：50-1000X

在线订购

◆产品特点：

1、采用了先进的无限远光路设计，提供了出色的光学系统。

2、采用大视野目镜和明暗场长距平场物镜，视场平坦，成像清晰。

3、配置了偏光、暗场装置、可选配微分干涉装置，拓展了功能。

4、整机采用了防霉处理，保护了镜头，延长了仪器的使用寿命。

5、两路光路自由切换输出，一路用于观察，一路连接摄像装置。

6、具有亮度调节功能，能够在转换物镜情况下自动调节光亮度。

◆典型应用：

1、电子工业制造业对硅片、电路基板、FPD、PCB板、芯片检验。2、观察材料表面的某些特性。

3、分析金属、矿相内部结构组织。

一、显微镜参数：

配置	技术规格 Description	数量
目镜	大视野 PLAN 10X (视场数25mm） FN25	2pcs
平场无限远消色差明暗场物镜	PLAN lnflnity 5X BD NA 0.1, WD 16.6	1pcs
	PLAN lnflnity 10X BD NA 0.25, WD 16.0	1pcs
	PLAN lnflnity 20X BD NA 0.40, WD 10.5	1pcs
	PLAN lnflnity 50X BD NA 0.55, WD 5.1	1pcs
	PLAN lnflnity 100X BD NA 0.8 WD 3.01	1pcs
三目镜筒	Interpupillary distance 55mm-75mm 0.5x C-mount U-CTR30-2 Trinocular tube, FN26, fixed light pass, Bi/Photo: 50/50 100/0 0/100	1pcs
调焦机构	粗微动同轴调焦，微动格值：1微米，带锁紧和限位,大行程30mm，可放置试样高度40mm	1pcs
	Coaxial coarse/fine focus system,with tension adjustable and limit stopper.	1pcs
	minimum division of fine focusing 1 mm，Maximum stroke 30mm, the specimen height 40mm	1pcs
显微镜镜体 Microscope system	10w 高效率白色LED 色温温和包含转换器滤色片明暗场切换装置可调视场光阑	1pcs
	Microscope frame with quintuplerevolving nosepiece,	1pcs
	mechanicalstage（right handle）, 10w led illuminator, filter 32.5C-2.	1pcs
	Corresponded to WEEE regulation，Switching device for dark field Adjustable field aperture	1pcs
转换器 Nosepiece	五孔转换器	1pcs
转换器 Nosepiece	eijing	1pcs
左右手操作可切换，高低位可调工作台The left and right hand operation can be switched, high and low adjustable stage	X 行程 77mm Y 行程 55mm	1pcs
	X trip 77mm Y trip 55mm	1pcs
聚光镜 Brightfield condenser	阿贝聚光镜NA0.9 上下可升降可调孔径光阑	1pcs
聚光镜 Brightfield condenser	Brightfield condenser, N.A. 0.9, Up and down adjustable Adjustable aperture	1pcs
滤色片 Filter	Blue Green and yellow frosted glass	3pcs
电源 Power	100v~240v输入 100 v to 240 v input AC	1pcs
防尘罩 Dust cover	Dust cover	1pcs

二、目镜参数：

型号 Type	放大倍率 Magnification	视场直径(mm) F.O.V	外径(mm) Tube diameter
WF10X/25	10X	φ25	φ30

三、物镜参数：

放大倍率 Magnification	数值孔径 N.A	分辨率 R(μm)	工作距离WD(mm)	共轭距离Conjugate(mm)	齐焦距离Parfocus(mm)	盖玻片厚度CoverGlass(mm)
5X	0.15	2.10	12.8	∞	45	无
10X	0.25	1.10	10.7	∞	45	无
20X	0.40	0.70	8.9	∞	45	无
50X	0.55	0.55	4.6	∞	45	无
100X	0.80	0.42	2.15	∞	45	无

一、显微镜选购件：

序号	名称	技术参数
01	测微目镜	10X(φ25mm)
02	明暗场物镜	40X
03	物镜测微尺	0.01mm
04	接口

二、摄像系统选购：

序号	名称	参数及功能
01	CMOS数字摄像头	500万、800万、900万、1000万、1400万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。）
02	CCD数字摄像头	500万、900万、1400万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。）
03	高清模拟摄像头	日本JVC、松下及国产品牌580线（具有单张、定时采集图像，录像，叠加比例尺、测量、连接多媒体，打印输出等功能）
04	单反数码相机	佳能、尼康、徕卡等千万以上像素单反相机（具有拍照、录像等功能）

三、分析软件选购：

序号	名称	参数及功能
01	基本测量软件UV	可单张、定时、连续采集；可显示标尺、放大倍数；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。
02	金相分析软件UV-MA	包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目，具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。
03	矿相分析软件UV-K	通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集；可显示标尺；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。
04	粒度软件UV-G	包含所有基本测量功能，提取并计算不同颜色图像所占面积比例，可对视场内颗粒自动测量分析，并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图，也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。

序号	名称	主要技术参数	数量	单位
01	显微镜主机		1	台
02	平场目镜	10X	1	对
03	无穷远明暗场物镜	5X、10X、20X、50X、100X	各1	只
04	垂直照明装置		1	套
05	偏光装置	启偏器，检偏器	1	套
06	摄像接口		1	只
07	滤色片	蓝、磨砂;	各1	片
08	透射装置		1	套
09	调节扳手		3	只
10	防尘罩		1	只
11	电源线		1	根
12	随机附件	装箱单，说明书，合格证，保修卡	各1	份
