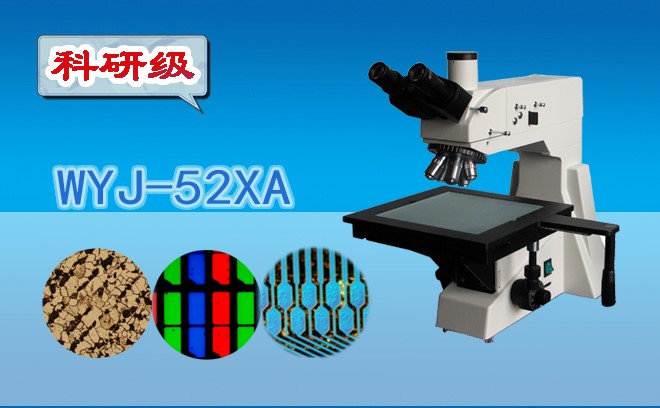

科研级三目正置金相显微镜WYJ-52XA

科研级三目正置金相显微镜WYJ-52XA配有大范围移动的载物台、柯勒落射照明系统、长距平场物镜、大视野目镜,图像清晰、衬度好,同时配有偏光装置,可实现偏光观察。适用于薄片试样的金相、矿相、岩相、晶体等结构分析和鉴别,电子芯片的检查或用于观察材料表面特性,如:划痕、裂纹、喷涂的均匀性等及纺织纤维、化学颗粒的分析研究。是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。总放大倍数:50X-800X

在线订购

科研级三目正置金相显微镜WYJ-52XA配有大范围移动的载物台、柯勒落射照明系统、长距平场物镜、大视野目镜,图像清晰、衬度好,同时配有偏光装置,可实现偏光观察。适用于薄片试样的金相、矿相、岩相、晶体等结构分析和鉴别,电子芯片的检查或用于观察材料表面特性,如:划痕、裂纹、喷涂的均匀性等及纺织纤维、化学颗粒的分析研究。是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。总放大倍数:50X-800X

◆性能特点:

1、系统配置了大尺寸、大范围移动载物台,适合大工件的检查。

2、采用大视野目镜和长距平场物镜,视场宽阔、平坦,成像清晰。

3、采用“T”型防振结构设计,机械载物台可慢速或快速移动试样。

4、整机采用了防霉处理,保护了镜头,延长了仪器的使用寿命。

5、配置了偏光装置并可选配暗场、微分干涉装置,拓展了功能。

6、两路光路自由切换输出,一路用于观察,一路连接摄像装置。

◆典型应用:

1、分析金属、矿相的结构组织。2、电子厂PCB板、芯片检验。3、观察材料表面的某些特性,如:划痕、裂纹、喷涂的均匀性。


序号

名称

技术参数

01

平场目镜

大视野 WF10X(Φ18mm)

02

长距平场物镜

PLL5X/0.12、10X/0.25、20X/0.40、40X/0.60、80X/0.80

03

总放大倍数

50X-800X

04

观察头

三目镜,倾斜30˚,(内置检偏振片,可进行切换)

05

转换器

五孔 (外向式滚珠内定位)

06

粗微调调焦范围

粗微动同轴调焦, 微动格值0.7μm, 粗动松紧可调,带锁紧和限位装置

07

载物台

三层机械移动式尺寸: 250mmX230mm,移动范围: 154mmX154mm

08

光瞳距离

53-75mm

09

滤色片

蓝、磨砂

10

落射照明系统

12V 30W卤素灯,亮度可调



带视场光阑、孔径光阑、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃

11

仪器重量

净重11.0公斤    毛重12.5公斤

12

仪器尺寸

仪器尺寸42X45X45(cm) 包装尺寸45X50X50(cm)


一、显微镜选购件:

序号

名称

技术参数

01

目镜

16X(Φ11mm)

02

测微目镜

10X(Φ18mm)

03

物镜

PLL60X、100X(干式)

04

物镜测微尺

0.01mm

05

超大工作台

三层机械移动式尺寸: 280mmX270mm,移动范围: 204mmX204mm

06

暗场装置

/暗场物镜5X、10X、20X、40X、50X、60X、80X、100X

07

DIC微分干涉装置

微分干涉相衬插板

二、摄像系统选购:

序号

名称

参数及功能

01

CMOS数字摄像头

300万、500万、800万、900万、1000万、1400万1600万、2000万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

02

CCD数字摄像头

140万、200万、300万、500万600万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

03

高清模拟摄像头

日本JVC、松下及国产品牌580线(具有单张、定时采集图像,录像,叠加比例尺、测量、连接多媒体,打印输出等功能)

04

单反数码相机

佳能、尼康、卡等千万以上像素单反相机(具有拍照、录像等功能)

三、分析软件选购:

序号

名称

参数及功能

01

基本测量软件UV

可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

02

金相分析软件UV-MA

包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目,具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。

03

矿相分析软件UV-K

通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集;可显示标尺;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

04

粒度软件UV-G

包含所有基本测量功能,提取并计算不同颜色图像所占面积比例,可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。


序号

名称

主要技术参数

单位

数量

1

显微镜机架


1

2

三目镜筒


1

3

长距平场物镜

PLL 5X、10X、20X、40X、80X

1

4

平场目镜

10X

1

5

落射照明器


1

6

内六角


1

7

滤色片

蓝、绿、黄、磨砂

1

8

摄像接口


1

9

备用卤钨灯

12V/30W

1

10

防尘罩


1

11

电源线


1

12

产品说明书


1

13

产品装箱单


1

14

产品合格证


1

15

产品保修卡


1
